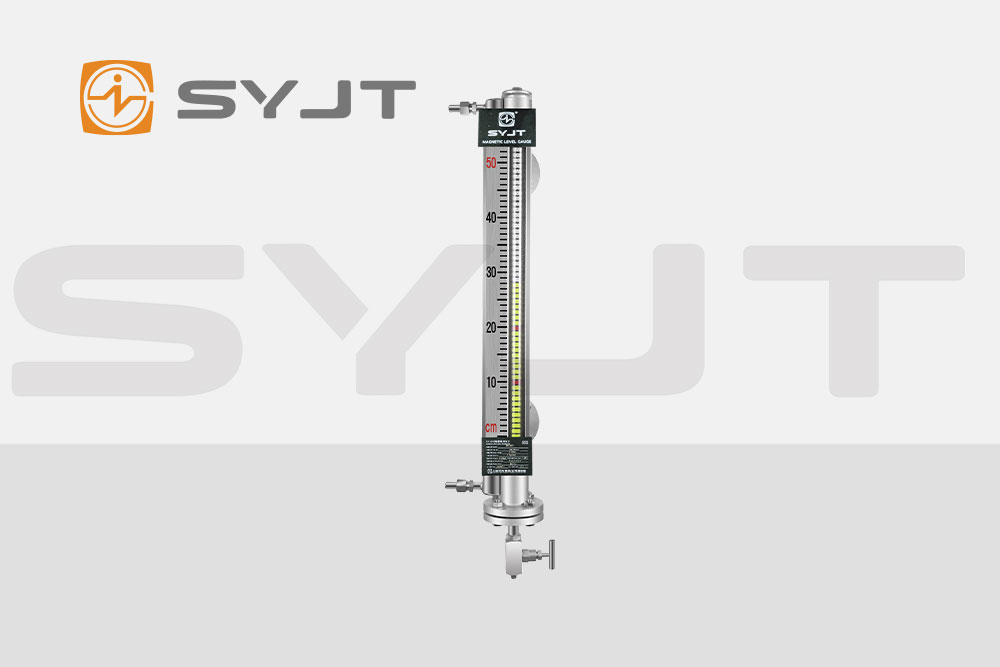

上海仪表厂(上仪)生产的磁翻板液位计，凭借其精准可靠的液位测量能力，广泛应用于化工、电力、石油等多个工业***域。其核心优势在于对液位上升与下降的双向快速响应机制，这一机制通过浮力驱动与磁耦合技术的协同作用，实现了液位变化的实时可视化与信号转换。
一、双向响应的物理基础：浮力与磁耦合的协同作用
磁翻板液位计的双向响应机制建立在两个物理原理之上：
阿基米德浮力定律：当液位上升时，浮子因受到浮力作用沿主导管向上移动;液位下降时，浮子受重力作用向下回落。浮子的移动轨迹与液位变化完全同步，形成机械运动的直接关联。
磁耦合作用：浮子内部嵌有高强度钕铁硼永磁体，其磁场穿透非导磁不锈钢主导管壁，与外部指示面板内的磁翻柱产生磁力耦合。每个磁翻柱内置钴铬合金磁片，通过磁极异性相吸原理保持初始状态(通常为白色显示);当浮子磁场强度超过磁翻柱翻转阈值时，磁翻柱翻转为红色，形成红白分界线指示液位高度。
二、液位上升的响应过程：从机械运动到视觉信号
当液位上升时，系统响应分为三个阶段：
浮子驱动阶段：液体进入主导管，浮子受浮力作用向上移动，其内置磁环同步上升。
磁耦合触发阶段：浮子磁环移动至特定位置时，磁场强度达到磁翻柱翻转阈值，触发对应高度的磁翻柱由白色转为红色。
信号传递阶段：红色区域向上扩展，形成与液位高度一致的红白分界线。若配备4-20mA远传变送器，浮子磁环会触发干簧管阵列闭合，通过电阻分压网络将液位高度转换为线性电流信号，实现远程监测。
三、液位下降的响应过程：反向运动的精准复现
液位下降时，系统响应呈现对称性：
浮子回落阶段：液体排出主导管，浮子受重力作用向下移动，磁环同步下降。
磁耦合复位阶段：浮子磁场强度减弱至低于磁翻柱保持阈值，红色磁翻柱在自身磁片与相邻翻柱的磁力作用下翻转回白色状态。
信号同步阶段：白色区域向下扩展，红白分界线随液位下降实时下移。远传变送器通过干簧管阵列的断开状态，同步调整输出电流信号，确保远程数据与现场显示一致。
四、双向响应的关键技术对比
技术维度液位上升响应液位下降响应
驱动方式浮力驱动浮子向上移动重力驱动浮子向下移动
磁耦合方向浮子磁场增强，触发磁翻柱红色翻转浮子磁场减弱，磁翻柱白色复位
信号转换逻辑干簧管闭合，电流信号增大干簧管断开，电流信号减小
响应延迟取决于浮子移动速度与磁场扩散速率取决于浮子移动速度与磁力衰减速率
抗干扰能力需防止介质波动导致浮子虚假上升需防止介质残留导致浮子虚假下降
五、技术优势总结
上仪磁翻板液位计的双向响应机制通过浮力与磁耦合的物理协同，实现了三大技术突破：
无盲区测量：磁翻柱的连续翻转确保液位变化全程可视化，避免传统液位计的测量死角。
双向同步性：上升与下降响应路径对称，确保液位变化反向时的信号精度与显示一致性。
抗干扰设计：通过优化浮子密度匹配、磁环磁场强度及干簧管阵列布局，有效抑制介质波动、温度变化等外部干扰，保障测量稳定性。
这一机制不仅为工业过程控制提供了可靠的液位数据支撑，更通过物理原理与工程设计的深度融合，展现了上仪在液位测量***域的技术积淀。
