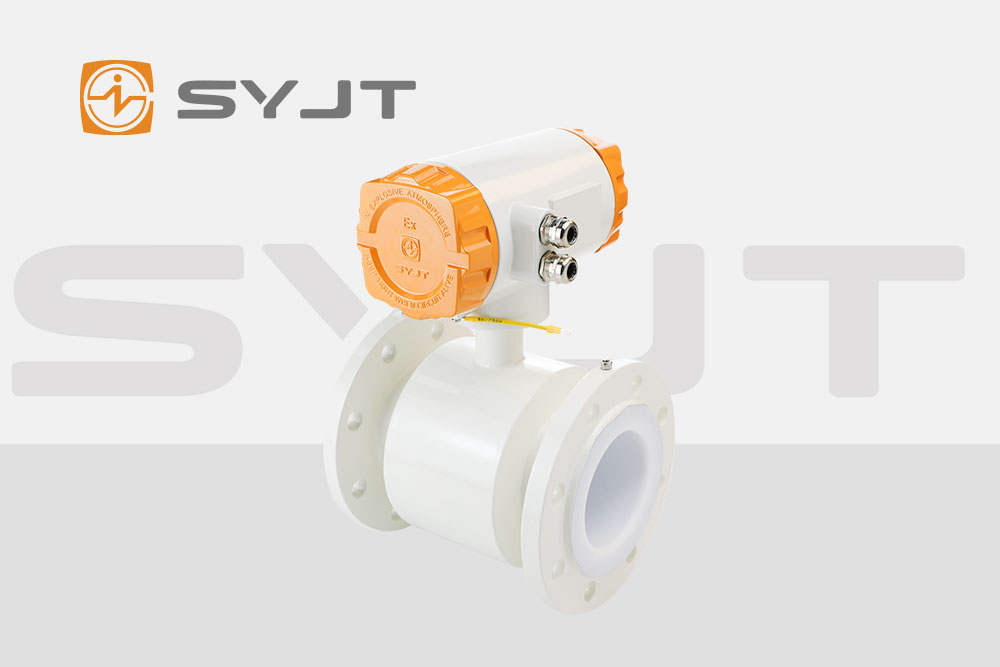

城市排水管网是城市水循环系统的“静脉”，其流量监测的准确性直接影响防洪排涝、污水治理和资源化利用的效率。然而，排水管网中流体常呈现非满管状态(即管道未被液体完全充满)，传统满管流量计因无法适应液位动态变化而存在测量盲区。上海上仪股份公司研发的非满管电磁流量计，通过融合电磁感应与液位补偿技术，为城市排水管网流量监测提供了高精度解决方案。本文将从技术原理、核心优势和系统设计三个层面，解析其非满管测量的技术内核。
一、技术原理：电磁感应与液位补偿的协同机制
非满管电磁流量计的核心突破在于将传统电磁流量计的“流速测量”扩展为“流速-液位双参数测量”，其技术原理可分解为三个关键环节：
电磁感应流速测量
基于法拉第电磁感应定律，当导电液体(如污水)以速度v垂直切割磁场时，会在电极间产生感应电动势E，其关系式为：
E=K⋅B⋅D⋅v
其中，K为仪表常数，B为磁感应强度，D为电极间距(即管道直径)。通过测量E，即可反推出液体流速v。这一原理与传统电磁流量计一致，但需解决非满管状态下电极与液体接触的稳定性问题。
液位动态补偿技术
非满管状态下，管道截面积随液位变化，流量计算需引入液位参数。上仪采用两种技术路线实现液位测量：
电容式液位检测：在管道内壁设置多对发射电极(通常4-6对)，通过测量电极间电容值的变化，间接推算液位高度。电容值与液位呈线性关系，且不受液体电导率波动影响。
超声波液位计集成：在管道顶部开孔，安装超声波传感器，通过发射超声波并接收液面反射波，计算液位高度。该方法为非接触式测量，适用于腐蚀性液体或需避免电极污染的场景。
面积-速度法流量计算
结合流速v与液位h，流量计通过内置算法计算管道过水截面积A(根据液位和管道几何形状确定)，***终体积流量Q为：
Q=A⋅v
这一方法突破了传统电磁流量计仅能测量满管流量的局限，实现了非满管状态下流量的动态补偿。
二、核心优势：适应复杂工况的高精度测量
非满管电磁流量计的技术设计针对城市排水管网的典型特征(如液位波动大、流体含杂质、安装空间受限)，形成了四大核心优势：
全量程覆盖能力
传统流量计在非满管状态下易出现“空管误报”或“气泡干扰”，而上仪通过优化电极结构(如采用长电极设计)和信号处理算法，确保在液位低于电极水平面时仍能稳定测量，覆盖从低流速(0.005m/s)到高流速(10m/s)的全量程范围。
抗污染与低维护设计
排水管网中污水常含悬浮物、油脂等杂质，易在传感器内壁附着。上仪采用非接触式液位测量(超声波方案)或耐腐蚀电极材料(如哈氏合金)，减少污染物沉积对测量精度的影响。同时，流速测量基于电磁感应，无机械转动部件，避免了传统流量计因磨损导致的维护成本。
多参数同步监测
除流量外，流量计可集成电导率、温度传感器，实时监测污水水质参数。例如，电导率数据可用于辅助判断液位测量准确性(如高电导率液体可能增强电容式液位检测的灵敏度)，温度数据则可用于修正流体密度，提升流量计算精度。
智能化信号处理
内置微处理器通过励磁变换技术，将励磁信号转换为特定波形的脉冲信号，消除电磁干扰;采用差分放大电路和励磁比对算法，剔除信号畸变，确保流速测量的稳定性。此外，流量计支持4-20mA、RS485、GPRS等多种通信协议，可无缝接入城市排水管网智慧监测系统。
三、系统设计：从传感器到云平台的完整解决方案
非满管电磁流量计的系统设计涵盖硬件层、信号处理层和应用层，形成闭环监测体系：
硬件层：模块化传感器设计
传感器部分包括励磁线圈、信号电极、液位检测模块(电容式或超声波式)和温度/电导率探头。励磁线圈采用低频脉冲励磁方式，降低能耗并减少涡流干扰;信号电极采用分体式结构，便于清洗和维护。
信号处理层：高精度算法实现
微处理器通过ADC采集感应电动势、液位信号和水质参数，运用以下算法提升测量精度：
液位-面积映射算法：根据管道几何形状(如圆形、矩形)预存液位-截面积关系表，通过查表法快速计算过水面积。
动态补偿算法：结合历史数据和实时液位变化率，修正流速测量中的惯性延迟，提升瞬时流量计算的准确性。
自诊断算法：监测电极电阻、信号噪声等参数，自动识别空管、电极污染等异常状态，并通过通信接口上报故障信息。
应用层：云平台集成与数据分析
流量计支持Modbus、OPC UA等工业协议，可与SCADA系统、智慧水务平台无缝对接。通过云平台，用户可实现远程参数配置、实时数据可视化、历史趋势分析和异常预警，为排水管网优化调度提供数据支撑。
结语：非满管测量的技术价值与行业意义
上仪电磁流量计的非满管测量技术，不仅解决了城市排水管网流量监测的“***后一公里”难题，更推动了流量测量从“单点监测”向“全流程感知”的升级。其核心价值在于：
提升监测覆盖率：适应非满管、满管交替的复杂工况，消除监测盲区;
降低运维成本：通过抗污染设计和自诊断功能，减少人工巡检和设备更换频率;
支撑智慧决策：多参数同步监测和云平台集成，为排水管网规划、防洪调度和污水治理提供精准数据。
随着城市水务智能化需求的增长，非满管电磁流量计将成为排水管网监测的“标配”设备，而上仪股份的技术创新，正为这一趋势注入核心动力。
