音叉液位计作为一种基于声波谐振原理的物位测量仪表，凭借其高精度、快速响应和强抗干扰能力，在化工、石油、食品、环保等***域广泛应用。本文将从工作原理出发，结合核心参数与选型要点，系统解析如何选择适配工况的音叉液位计。
一、音叉液位计的核心工作原理

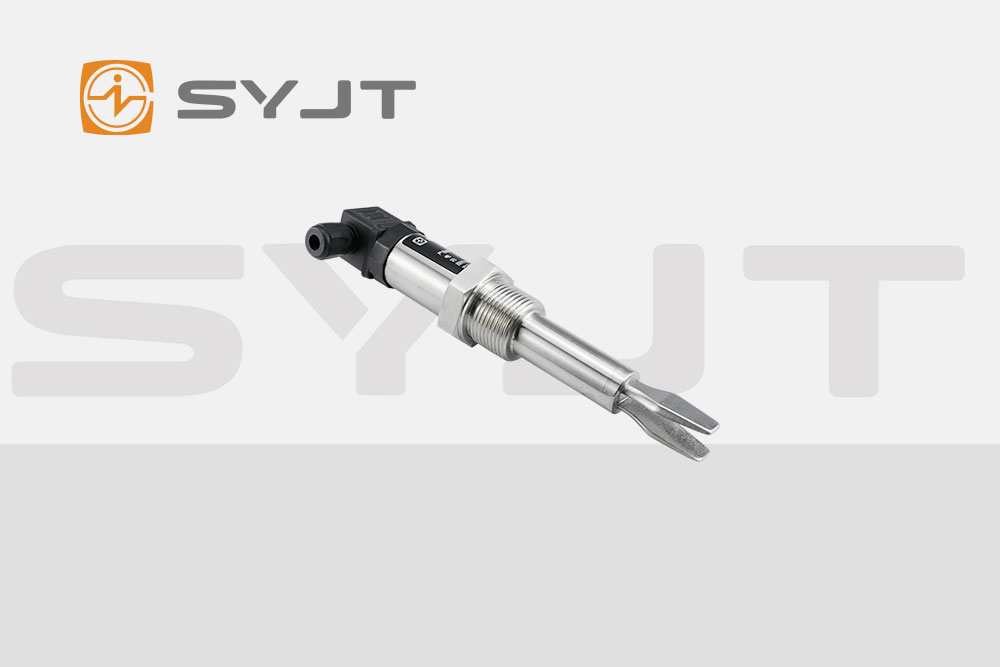

音叉液位计通过压电晶体驱动音叉以特定频率振动，当音叉接触被测介质时，振动频率和振幅发生显著变化，智能电路检测这一变化并转换为开关信号。其核心优势在于：
抗干扰性强：通过频率变化而非振幅变化检测液位，可有效规避介质流动、泡沫或涡流产生的干扰。
高精度与快速响应：典型精度可达±0.5mm，部分型号甚至可达±0.1mm，响应时间小于1秒。
适用性广：可测量液体、粉末及颗粒状固体，覆盖密度低至0.008g/cm³的轻质介质(如LNG)至高密度介质。
二、选型关键参数解析
1. 介质特性匹配
密度范围：标准型音叉液位开关可测**密度为0.5g/cm³，紧凑型可低至0.7g/cm³，而固液专测型号可覆盖0.008g/cm³的轻质介质。例如，在LNG液化天然气储罐中，需选择专为低温轻质介质设计的型号。
腐蚀性：对于盐酸、硫酸等强腐蚀性介质，需选用防腐型音叉液位开关，如采用哈氏合金或PTFE涂层的探头。
状态稳定性：易产生泡沫或气体的介质需选择抗干扰型号，如计为Ring-11通过优化振动频率设计，可有效抑制泡沫干扰。
2. 温度与压力适应性
工作温度：常温型音叉液位开关**耐温80℃，高温型可达250℃，超高温型(如计为高压防护型)可耐受280℃。例如，在炼油厂高温分馏塔中，需选用耐高温型号。
压力范围：常规型号适用于常压环境，高压型可承受16MPa压力，适用于深海平台或高压反应釜。
3. 防爆与安全设计
防爆类型：在易燃易爆环境中，需选择本安型(ExiaIICT6~T1Ga)或隔爆型(ExdIICT6~T1Gb)产品。例如，中石油储罐区通常要求隔爆等级ExdIICT6Gb。
安全认***：优先选择通过SIL认***的型号，如计为Ring-11通过SIL2/SIL3认***，可满足复杂工况的安全要求。
4. 安装与连接方式
探头长度：根据容器插入深度定制叉体长度，确保完全接触介质。例如，在狭小管道中，需选择短叉体型号以避免干涉。
过程连接：螺纹连接(如G1/2、NPT1/2)适用于小型容器，法兰连接(DN25~DN200)适用于大型储罐。部分型号支持卡箍连接，便于快速拆装。
5. 输出与供电配置
输出信号：继电器输出适用于简单开关控制，二线制4-20mA输出可接入PLC/DCS系统，NAMUR输出用于本质安全电路。
供电电压：AC220V适用于工业现场，DC24V适用于防爆或移动设备。例如，食品级音叉液位开关通常采用DC24V供电以符合卫生标准。
三、典型应用场景选型案例
案例1：食品饮料行业
需求：测量饮料罐液位，要求卫生级设计、抗粘附、易清洗。
选型：食品级音叉液位开关，采用316L不锈钢探头和PTFE密封，符合FDA标准，支持CIP/SIP清洗。
案例2：石油化工储罐
需求：测量原油液位，要求防爆、耐高温、抗腐蚀。
选型：隔爆型音叉液位开关，采用哈氏合金探头和PTFE涂层，防爆等级ExdIICT6Gb，耐温250℃。
案例3：粉尘环境料位检测
需求：测量水泥仓料位，要求防尘、抗静电、高精度。
选型：固液专测音叉料位开关，采用抗静电涂层和密封设计，可测密度低至0.02g/cm³的粉尘。
四、选型误区与解决方案
误区：忽视介质密度下限，导致低密度介质测量失效。
解决：明确介质密度范围，选择适配型号。例如，测量液化天然气时，需选择专为0.008g/cm³设计的型号。
误区：未考虑过程温度对探头材料的影响，导致热膨胀变形。
解决：根据温度范围选择材料，如高温型采用因科镍合金探头，常温型采用316L不锈钢。
误区：忽略防爆等级匹配，埋下安全隐患。
解决：根据危险区域划分选择防爆类型，如Zone 0区需本安型，Zone 1区可选隔爆型。
五、总结
音叉液位计的选型需综合介质特性、工况条件、安全要求及安装环境四大维度。通过匹配密度范围、耐温耐压能力、防爆等级和输出信号，可确保仪表在复杂工况下稳定运行。建议用户与供应商技术团队深度沟通，提供介质密度、温度、压力、防爆要求等关键参数，以获得定制化解决方案。
