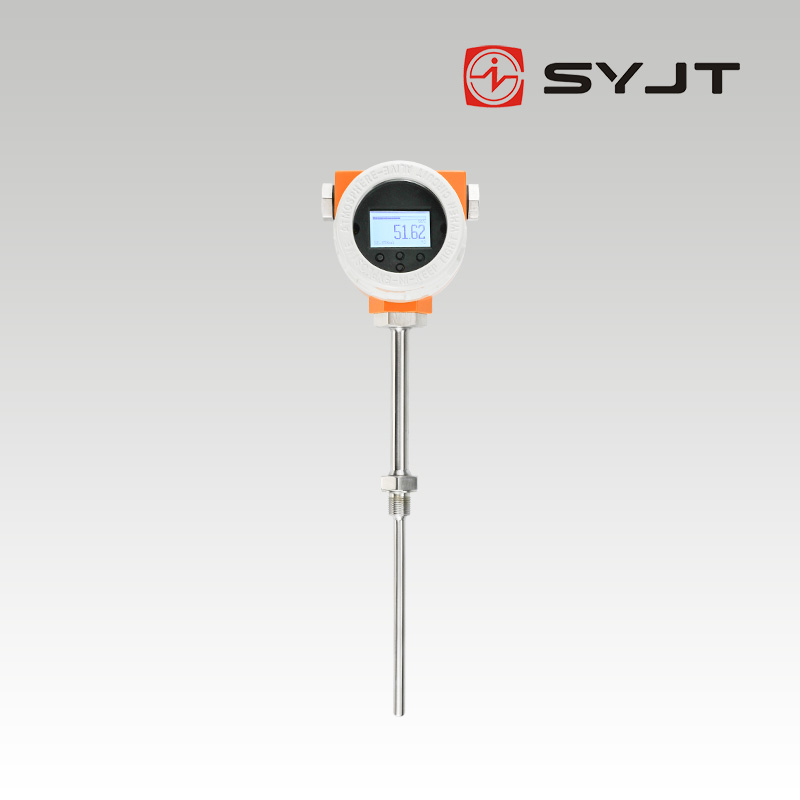

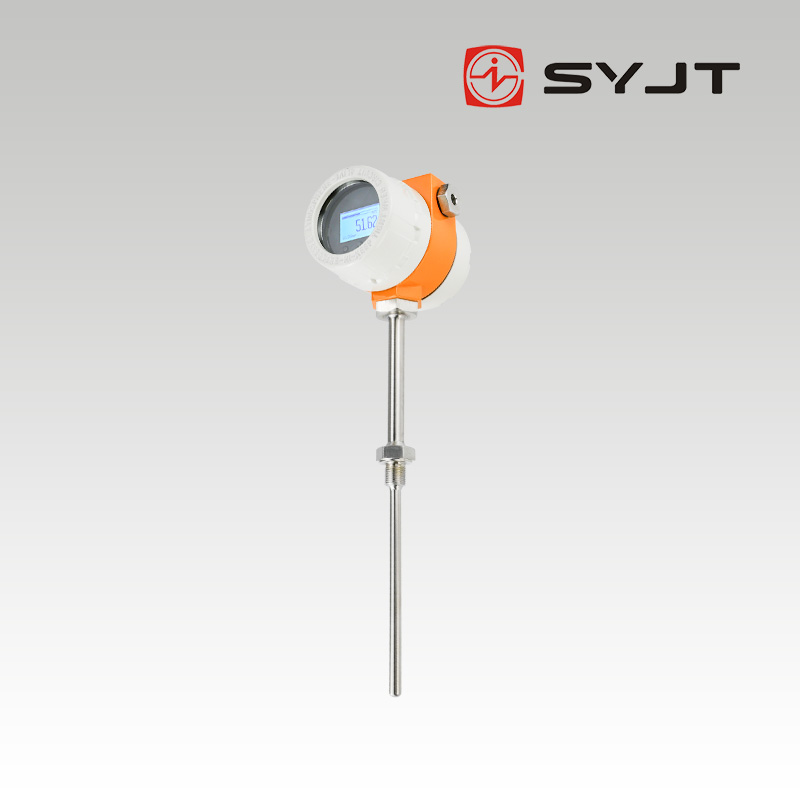

SBW变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
输入：热电偶 K型、E型、B型、S型、T型、J型、N型
热电阻Pt100Cu100Cu50(三线制或四线制)
输出：在量程范围内输出4-20mA直流信号，与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。
隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力，更适合计算机联网使用。
基本误差：※±0.5%FS
传送方式：二线制
显示方式：(数显型)LCD四位显示，热电偶开路时显示E……标志且输出大于20mA。
工作电源：变送器工作电源电压**12V，**35V，额定工作电压24V。
负 载：极限负载电阻按下式计算：RL(max)=50(Vmin-12)
(即24V时，负载电阻可在0～600范围内选择用)额定负载250Ω
正常工作环境：
a)环境温度-25℃～80℃(常规型) -20℃～70℃(数显型)
b)相对温度5%～95%
c)机械振动f≤50Hz，振幅<0.15mm
d)周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质
环境温度影响：≤0.05/1℃
一体化温度变送器特点
一体化温度变送器超小型(模块φ44×18 )一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
一体化温度变送器采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离(隔离)式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
一体化温度变送器技术指标
类 别SBW 模块式温变SBW 一体化温变准 确 度0.2%F.S 0.5%F.S输 入热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50输 出二线制 4-20mA DC使用温度-25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )温度影响≤0.05%/ ℃湿 度5-95%RH现场显示无3 1/2LED 3 1/2LCD 0-100% 等分刻度显示精度无数字式： 0.5 级 指针式： 2.0 级负载能力< 600 Ω (额定负载 250 Ω )外形尺寸44×1870 ×100(中继器)
